Microscopía de super-resolución: panorama de técnicas actuales

Revisión comparativa de STED, SIM, STORM, PALM, MINFLUX y expansion microscopy: resolución, preparación, fluoróforos y aplicaciones en sinapsis y citoesqueleto.

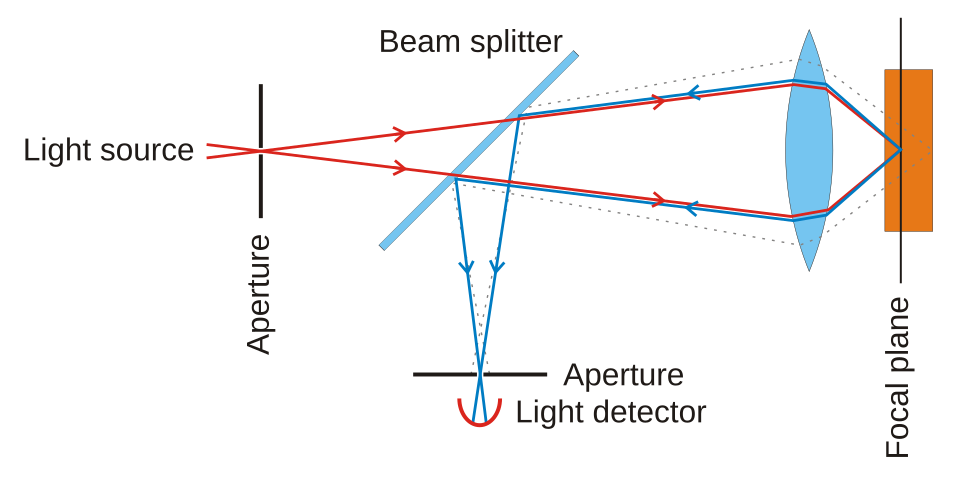

La resolución de la microscopía óptica tradicional está limitada por el límite de difracción, aproximadamente 200 nm, lo que ha dificultado la observación de complejas arquitecturas moleculares dentro de las células. En las últimas dos décadas se han desarrollado enfoques para superar este límite mediante estrategias de localización de emisores, manipulación del volumen excitado o expansión física del sustrato biológico. Este artículo ofrece una revisión comparativa de las técnicas actuales: STED, SIM, STORM, PALM, MINFLUX y expansion microscopy. Se analizan principios, resolución alcanzable, preparación de muestras, fluoróforos compatibles, ventajas y desventajas, y aplicaciones representativas en sinapsis, citoesqueleto y organelas. Se destacan hitos clave como Hell 2007, Betzig et al. 2006, Klar 2000 y Balzarotti 2017 para situar el estado de la tecnología.

Panorama general de las técnicas de super-resolución

La diversidad de enfoques se agrupa principalmente en tres estrategias: (i) localización de emisores, (ii) optimización de la iluminación y detección para delimitar la región excitada, y (iii) expansión física de la muestra. En esta sección se esquematizan los rangos de resolución típicos y las características operativas de cada método, con notas sobre compatibilidad experimental y necesidades de preparación de muestras. Betzig et al., 2006 y Balzarotti et al., 2017 han documentado, respectivamente, enfoques de localización y MINFLUX, mientras que Klar et al., 2000 y Hell, 2007 sintetizan las bases de las estrategias de depleción y de iluminación estructurada que sustentan estas tecnologías.

• Rango de resolución aproximado: STED y STORM/PALM pueden alcanzar ~20–40 nm en condiciones adecuadas; SIM ofrece ~100 nm; MINFLUX promete rangos sub‑10 nm; EXPANSION microscopy proporciona resolución efectiva condicionada por el factor de expansión.
• Consideraciones de muestra: STED y STORM/PALM pueden requerir etiquetado denso y fluoróforos estables; SIM tolera fluoróforos estándar y permite imágenes en vivo con menor fototoxicidad; EXPANSION facilita el uso de fluoróforos convencionales post‑expansión, pero exige protocolos de anclaje y expansión isotrópica.
• Aplicaciones representativas: estructuras subcelulares como sinapsis, arquitectura del citoesqueleto y morfología de organelas pueden abordarse con estas técnicas, a menudo en combinación con marcadores moleculares específicos y análisis de colocalización.

En síntesis, la elección entre STED, SIM, STORM/PALM, MINFLUX y Expansión depende de la pregunta biológica, la dinámica de interés, el grado de tolerancia a la fototoxicidad y la disponibilidad de fluoróforos compatibles. En este artículo se detallan estas particularidades y se discuten ejemplos representativos en sinapsis, citoesqueleto y organelas. (Hell, 2007) (Betzig et al., 2006) (Klar et al., 2000) (Balzarotti et al., 2017).

La microscopía de super-resolución rompe el límite de difracción y revela arquitecturas moleculares invisibles al microscopio convencional.

— Hell, 2007

STED: desafiando el límite de difracción

Principio físico: STED (Stimulated Emission Depletion) emplea dos haces de iluminación: uno para excitación y otro dedepleción con un perfil de phi‑donut que suprime la emisión fuera del centro excitado. La región efectiva excitada se estrecha y la resolución mejora por encima del límite de difracción. Este enfoque puede alcanzar resoluciones en el rango de 20–40 nm en condiciones optimizadas, con posibilidad de adaptarse a imágenes 3D y, en algunos sistemas, a dinámicas en vivo cuando se emplean fluoróforos estables y potentes fotobloqueadores.

Preparación de muestras y fluoróforos: STED exige fluoróforos con buena eficiencia de depletion y resistencia a potentes pulsos láser. Comúnmente se emplean fluoróforos como Atto, Alexa Fluor y Abberior STAR dispuestos para ser agotados por el láser de depleción. La densidad de etiquetado debe ser suficiente para reconstruir la topología de estructuras, sin saturar el volumen excitado. La fotoblanqueabilidad y la fototoxicidad son consideraciones clave en muestras vivas o semi‑vivas.

Ventajas y desventajas: entre las ventajas figuran una resolución notable y compatibilidad razonable con etiquetas moleculares; entre las desventajas destacan la necesidad de láseres de alta potencia, el riesgo de fototóxica y la limitación de velocidad en volúmenes grandes.

Aplicaciones representativas: en sinapsis, STED ha permitido mapear la organización de proteínas presinápticas y de la membrana en nanoscala, aportando información sobre la alineación de proteínas de andamiaje y vesículas. En citoesqueleto, la red de actina y la organización de microtúbulos se vuelven visibles con claridad; en organelas, la morfología mitocondrial y la interfaces de membrana pueden caracterizarse con alta resolución, incluso en tejidos denso‑parafilares. (Hell, 2007)

SIM: iluminación estructurada y reconstrucción computacional

Principio físico: SIM (Structured Illumination Microscopy) emplea patrones de iluminación sinusoidales que se desplazan en fases y orientaciones; la información de frecuencias altas que no es accesible directamente se extrae mediante reconstrucción computacional. Con una configuración típica de 2D o 3D SIM, la resolución se aproxima a ~100 nm, aproximadamente el doble de la resolución de sistemas convencionales, y puede extenderse con variantes 4D y multicolor. La reconstrucción requiere calibración de la iluminación y de la óptica, y se deben minimizar artefactos debidos a heterogeneidad de muestras y procesamiento.

Preparación y fluoróforos: SIM puede utilizar fluoróforos estándar y es particularmente adecuado para etiquetado múltiple y experimentos en células vivas, con menor fototoxicidad que STED. La robustez de la reconstrucción depende de la calidad de las fases de iluminación y de la simetría del patrón.

Ventajas y desventajas: ventajas incluyen compatibilidad con fluoróforos convencionales, adecuada para dinámica en vivo y reconstrucciones en 3D; desventajas incluyen una resolución moderada frente a STED y STORM/PALM y posibles artefactos si la muestra es inhomogénea o el muestreo no es suficientemente denso.

Aplicaciones representativas: SIM se ha utilizado para estudiar organización de microtúbulos, complejos sinápticos y estructuras intracelulares en 3D con múltiples canales de color y tiempos de adquisición razonables. La técnica también ha sido clave para visualizar dinámicas en células vivas sin recubrir de alto fotoblanqueo. (Klar et al., 2000)

STORM y PALM: localización de emisores a nanoescala

Principio físico: STORM (Stochastic Optical Reconstruction Microscopy) y PALM (PhotoActivated Localization Microscopy) se basan en la activación estocástica de un subconjunto de fluoróforos que emiten de forma aislada; la posición de cada emisor se localiza con precisión gaussiana a partir de centroides de PSF y se reconstruye una imagen a partir de miles de frames. En condiciones adecuadas, se alcanzan resoluciones de ~20 nm o mejor, dependiendo de la dosimetría de fotones y del apareamiento de fluoróforos.

Preparación de muestras y fluoróforos: estas técnicas requieren fluoróforos fotoactivables o fotoswitchables (PA‑FP como mEos2, Dendra2, PA-GFP) o tintes que pueden alternar entre estados emisores. Es crucial controlar el etiquetado y la densidad para evitar saturación de señal y para permitir la localización de moléculas vecinas. La corrección de deriva y la alineación de canales multicolor son componentes centrales de la cuantificación.

Ventajas y desventajas: ventajas incluyen resolución nanométrica y capacidad de etiquetado molecular; desventajas abarcan tiempos de adquisición prolongados, complejidad de análisis y limitaciones en la observación de procesos rápidos en vivo.

Aplicaciones representativas: en sinapsis, STORM/PALM ha permitido mapear la distribución de receptores y proteínas de vesículas a escalas de proteínas individuales; en citoesqueleto, se ha descrito la organización de actina y microtúbulos con detalle de parejas moleculares; en organelas, se ha explorado la distribución de componentes de endosomas y mitocondrias. La demostración pionera de PALM fue reportada por Betzig y colaboradores en 2006, marcando un hito en la visualización de proteínas a nanómetro.

MINFLUX y expansion microscopy: la vanguardia de la nanométrica y la expansión

MINFLUX: MINFLUX (Minimal Photon Flux) representa una estrategia de localización basada en la minimización de la dependencia de la señal fotónica para determinar la posición de un fluoróforo. Balzarotti et al. 2017 demuestran que la localización de moléculas puede lograrse con precisiones en el rango de 1–3 nm bajo condiciones experimentales adecuadas, reduciendo notablemente el requerimiento de fotones y permitiendo tiempos de adquisición más cortos para un mismo nivel de precisión. Este enfoque abre posibilidades para mapear complejos proteicos a escala molecular dentro de células, aunque exige etiquetado de alta densidad, calibración precisa y estabilidad instrumental.

Expansión física (ExM): la expansión microscopy implica encapsular la muestra en un gel hidrogel que se deshidrata y se expande uniformemente para separar las moléculas etiquetadas. Este desplazamiento efectivo eleva la resolución aparente de forma considerable; variantes como expansions de 4x, 10x o mayores permiten combinar con STORM, PALM o SIM para obtener resoluciones combinadas a nivel sub‑20 nm en la escala final. Chen et al. 2015 introdujeron el concepto de ExM, con posteriores mejoras que refinan isotropía y fidelidad topológica. (Chen et al., 2015)

Preparación de muestras y fluoróforos: MINFLUX requiere etiquetado específico y estable; ExM exige anclaje bien definido de biomoléculas a la matriz de gel y controles de la expansión para mantener la homogeneidad. En ambas aproximaciones, las consideraciones de fluoróforos (estabilidad, compatibilidad con la expansión o con la depleción) influyen fuertemente en la calidad de la reconstrucción.

Aplicaciones representativas: la combinación de MINFLUX con ExM o con STED está en rápida evolución y promete resolver estructuras de complejos proteicos en sinapsis y citoesqueleto con una granularidad sin precedentes. En sinapsis, las aproximaciones mínimas de fotones pueden permitir la visualización de interacciones moleculares entre receptores y proteínas de andamiaje; en citoesqueleto y organelas, se anticipa la reconciliación de dinámica y arquitectura a escalas sub‑nanométricas en contextos celulares complejos. (Balzarotti et al., 2017; Chen et al., 2015)

En conjunto, las técnicas de super‑resolución ofrecen un abanico de soluciones para preguntas biológicas que requieren distintas compensaciones entre resolución, velocidad, compatibilidad con células vivas y complejidad de análisis. STED y SIM destacan por su versatilidad y robustez en contextos vivos y en 3D, STORM/PALM permite una resolución molecular detallada a expensas de tiempos de adquisición más largos, y MINFLUX representa una frontera de resolución nanométrica con exigencias técnicas altas. Expan­sion microscopy añade otra dimensión metodológica, permitiendo alcanzar resoluciones efectivas muy altas con fluoróforos comunes y combinaciones con otros métodos. La integración de estas plataformas y el desarrollo de fluoróforos más estables, así como mejoras en el procesamiento de datos y la calibración, auguran un futuro en el que la visualización de la arquitectura molecular de las células será cada vez más precisa, rápida y accesible para una amplia gama de sistemas biológicos.
